un 3 eme baja pour mika "le 5sc-rs"

Page 3 sur 9 Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par mika17 le Sam 12 Sep 2015 - 21:28

venons à la direction
pour bien  raidir le sauve servo j'ai bricoler un renfort alu comme ci-dessous
et j'ai rajouter une petite cale alu pour rehausser la rotule afin que la biellette soit plus dans l'axe du palonnier








mika17
Pro
Pro

Masculin Age : 38
Localisation : surgeres
Pseudo ebay : Pseudo ebay
Modèle de Rc : baja 5t
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par Pytou le Sam 12 Sep 2015 - 21:57

Tiens, pas con du tout ce renfort pour durcir le sauve servo Idea Idea
…et dans la pratique, tu ressens une grande différence dans l'efficacité de ta direction Question
avatar
Pytou
Basheur de l'extrême
Basheur de l'extrême

Masculin Age : 101
Localisation : Queven (Morbihan)
Modèle de Rc : - HPI Baja Sandrail "Sidewinder" X5 full options, moteur zenoah 29cc prepa hobby center, embrayage 4 pts Lauter, Victory RC Bigbore Cool

- HPI Baja court "The Short Basher", moteur zenoah G320RC, Victory RC Propipe

- HPI Baja "The Darkvenger", moteur SCZ-E290, pot Vador500 affraid

Date d'inscription : 22/04/2007

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par mickael59151 le Dim 13 Sep 2015 - 8:48

salut super ton projet micka.

petite question,
pour le dursire il faut pas le reserrer la vis avec le ressort?

car moi je n'est pas de direction sur mon 5t.

a+
avatar
mickael59151
Pro
Pro

Masculin Age : 33
Localisation : france
Pseudo ebay : Pseudo ebay
Modèle de Rc : hpi baja 5t
Date d'inscription : 24/10/2011

http://www.skyblog.com

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par ded le Dim 13 Sep 2015 - 10:27

salut super post avec plein d astuce plus qua repiquer Embarassed Embarassed
avatar
ded
Confirmé
Confirmé

Masculin Age : 42
Localisation : creuse
Pseudo ebay : Pseudo ebay
Modèle de Rc : baja 5t
baja 5b raccourci
Date d'inscription : 21/11/2014

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par mika17 le Dim 13 Sep 2015 - 10:56

mickael59151 a écrit:

petite question,
pour le dursire il faut pas le reserrer la vis avec le ressort?




salut
oui tu peux serrer le ressort au maximum pour raidir ta direction mais là, c'est la piece en plastique qui fait la jonction entre ton ressort et la biellette qui se tord quand tu veux tourner à fond, et elle fini rapidement par se fendre (pas terrible tout ça)

aussi il existe la meme en alu (efficace mais cher pour ce que c'est)



mika17
Pro
Pro

Masculin Age : 38
Localisation : surgeres
Pseudo ebay : Pseudo ebay
Modèle de Rc : baja 5t
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par mika17 le Dim 13 Sep 2015 - 11:03

Pytou a écrit:Tiens, pas con du tout ce renfort pour durcir le sauve servo Idea Idea
…et dans la pratique, tu ressens une grande différence dans l'efficacité de ta direction Question

le baja ne roule pas encore
mais en statique ça n'a plus rien à voir,faut y aller fort pour le plier

mika17
Pro
Pro

Masculin Age : 38
Localisation : surgeres
Pseudo ebay : Pseudo ebay
Modèle de Rc : baja 5t
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par mickael59151 le Dim 13 Sep 2015 - 11:10

ok merci micka je vais voir sa
a+
avatar
mickael59151
Pro
Pro

Masculin Age : 33
Localisation : france
Pseudo ebay : Pseudo ebay
Modèle de Rc : hpi baja 5t
Date d'inscription : 24/10/2011

http://www.skyblog.com

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par mika17 le Dim 13 Sep 2015 - 11:31

c'est pas fini pour la direction

j'ai fait une patte plus petite  qu'à l'origine en alu qui tient les bras de tirant de directions drunken

bon ce sera plus clair en photo







en fait les bras de tirants ne sont pas parallele d'origine et du coup l'angle de direction n'est pas simetrique d'une roue à l'autre quand on tourne
pour exemple d'une direction plus efficace le sauve servo turtle à des bras parallele

donc en racourcissant la jonction, j'optimise la simetrie

mika17
Pro
Pro

Masculin Age : 38
Localisation : surgeres
Pseudo ebay : Pseudo ebay
Modèle de Rc : baja 5t
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par poupou le Dim 13 Sep 2015 - 11:33

Sa cogite dur chez toi dit Twisted Evil
avatar
poupou
Basheur de l'extrême
Basheur de l'extrême

Masculin Age : 51
Localisation : Guidel Bretagne
Modèle de Rc : losi xxx 1/10 . Hobao hyper 8 1/8 . 5b SS full option moteur 4 points HPS 30.5cc + carbu 990 + embrayage Lauter + VRC bigbore , baja raccourci -110mn full option carbone moteur 4 points 26cc +carbu 990 + WSE et un Sandrail inox avec RCMK en 30.5cc +carbu 990 + VRC bigbore
Date d'inscription : 19/02/2011

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par mika17 le Dim 13 Sep 2015 - 11:35

je ne peux pas raccourcir + car apres j'aurais un probleme au niveau du developpement de la biellette qui va au palonnier de servo

mika17
Pro
Pro

Masculin Age : 38
Localisation : surgeres
Pseudo ebay : Pseudo ebay
Modèle de Rc : baja 5t
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par mika17 le Dim 13 Sep 2015 - 11:39

je sais pas ce qui m'arrive
je dois etre possedé lol!

mika17
Pro
Pro

Masculin Age : 38
Localisation : surgeres
Pseudo ebay : Pseudo ebay
Modèle de Rc : baja 5t
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par mika17 le Dim 13 Sep 2015 - 14:26

toujours pour optimiser la direction
j'ai fait des renfort de bras de direction en alu coté portes fusée

les bras standards en plastique ont quand meme tendance à se tordre
et du coup ils mange eux aussi de la direction
alors il fallait que je trouve un truc pour les raidir








mika17
Pro
Pro

Masculin Age : 38
Localisation : surgeres
Pseudo ebay : Pseudo ebay
Modèle de Rc : baja 5t
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par mika17 le Dim 13 Sep 2015 - 19:15

bon ben voila ou j'en suis maintenant

une petite photo ou on voit tous les elements home made en une prise (sauf l'entretoise de porte fusée)

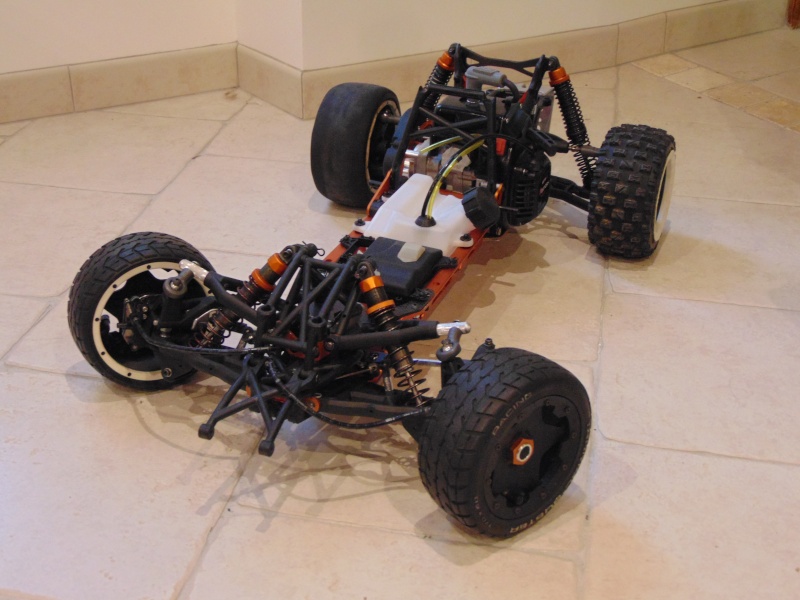

une photo de l'ensemble
avec des jantes provisoires
il y aura des frein avant integy type 2 mais en "preparation bidouillage" lol!


mika17
Pro
Pro

Masculin Age : 38
Localisation : surgeres
Pseudo ebay : Pseudo ebay
Modèle de Rc : baja 5t
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par poupou le Dim 13 Sep 2015 - 19:34

Tu pense monté quoi comme oui dessus
avatar
poupou
Basheur de l'extrême
Basheur de l'extrême

Masculin Age : 51
Localisation : Guidel Bretagne
Modèle de Rc : losi xxx 1/10 . Hobao hyper 8 1/8 . 5b SS full option moteur 4 points HPS 30.5cc + carbu 990 + embrayage Lauter + VRC bigbore , baja raccourci -110mn full option carbone moteur 4 points 26cc +carbu 990 + WSE et un Sandrail inox avec RCMK en 30.5cc +carbu 990 + VRC bigbore
Date d'inscription : 19/02/2011

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par mika17 le Dim 13 Sep 2015 - 20:13

voila des photos prises ce soir (le pneu tout terrain est la pour depanner en attendant la derniere roue)

sur ces dernieres photos les reglages de chasse carrossage et pincement sont fini (du moins en statique)

la chasse  avant est presque à 0° pour faire du tarmac(voir le porte fusée sur la photo ci-dessous)
la difference par rapport à l'origine est radical


et sur les photos suivante on peut voir comment se presente la nouvelle direction














mais attention! ayez l'oeil ! lol!
il y a sur ces dernieres photos un indice qui montre une nouvelle bidouille (bon ..pas encore tester)

qui va trouver?? lol!

mika17
Pro
Pro

Masculin Age : 38
Localisation : surgeres
Pseudo ebay : Pseudo ebay
Modèle de Rc : baja 5t
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par mika17 le Dim 13 Sep 2015 - 20:14

poupou a écrit:Tu pense monté quoi comme oui dessus

euh ..comme quoi?

mika17
Pro
Pro

Masculin Age : 38
Localisation : surgeres
Pseudo ebay : Pseudo ebay
Modèle de Rc : baja 5t
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par poupou le Dim 13 Sep 2015 - 21:19

Comme roues ( autant pour moi !! )
avatar
poupou
Basheur de l'extrême
Basheur de l'extrême

Masculin Age : 51
Localisation : Guidel Bretagne
Modèle de Rc : losi xxx 1/10 . Hobao hyper 8 1/8 . 5b SS full option moteur 4 points HPS 30.5cc + carbu 990 + embrayage Lauter + VRC bigbore , baja raccourci -110mn full option carbone moteur 4 points 26cc +carbu 990 + WSE et un Sandrail inox avec RCMK en 30.5cc +carbu 990 + VRC bigbore
Date d'inscription : 19/02/2011

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par mika17 le Dim 13 Sep 2015 - 21:29

lol!
les jantes stars sont prevu avec les pneus sur photos

mika17
Pro
Pro

Masculin Age : 38
Localisation : surgeres
Pseudo ebay : Pseudo ebay
Modèle de Rc : baja 5t
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par mika17 le Lun 21 Sep 2015 - 8:59

mika17 a écrit:
mais attention! ayez l'oeil ! lol!
il y a sur ces dernieres photos un indice qui montre une nouvelle bidouille (bon ..pas encore tester)

qui va trouver?? lol!

si personne n'a rien vu , alors on verra plus tard....

mika17
Pro
Pro

Masculin Age : 38
Localisation : surgeres
Pseudo ebay : Pseudo ebay
Modèle de Rc : baja 5t
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par momo-fr le Lun 21 Sep 2015 - 9:15

le principe de la chasse a zero , il y a un minimum en piste que tu dois mettre , mais la si tu es a 0° ça va pas le faire du tout .
que ce soit en piste ou TT tu as toujours de la chasse plus ou moins , tu dois en avoir . surtout pour la rentré dans tes virages car tu vas pas tourner a pleine vitesse sur une grande courbe.
avatar
momo-fr
Pro
Pro

Masculin Age : 86
Localisation : centre
Pseudo ebay : pseudo ebay

Modèle de Rc : baja 5b ss g320rc team chase , losi five 5T G320 preparé DAV motors :2 losi eight 3.0TE moteur 2500 kv Rc concept :malade :

Date d'inscription : 11/05/2012

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par Pytou le Lun 21 Sep 2015 - 9:26

mika17 a écrit:
mika17 a écrit:
mais attention! ayez l'oeil ! lol!
il y a sur ces dernieres photos un indice qui montre une nouvelle bidouille (bon ..pas encore tester)

qui va trouver?? lol!

si personne n'a rien vu , alors on verra plus tard....

Ça concerne le pare-chocs avant Question
avatar
Pytou
Basheur de l'extrême
Basheur de l'extrême

Masculin Age : 101
Localisation : Queven (Morbihan)
Modèle de Rc : - HPI Baja Sandrail "Sidewinder" X5 full options, moteur zenoah 29cc prepa hobby center, embrayage 4 pts Lauter, Victory RC Bigbore Cool

- HPI Baja court "The Short Basher", moteur zenoah G320RC, Victory RC Propipe

- HPI Baja "The Darkvenger", moteur SCZ-E290, pot Vador500 affraid

Date d'inscription : 22/04/2007

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par mika17 le Lun 21 Sep 2015 - 9:53

ça fait un petit moment que je cogitais sur un systeme d'amortisseurs de direction...
et ça y est,je viens de finir mon premier modele Wink













que dire ,sinon que ce sera bien plus utile sur mon tt,bien que les amortiseurs risquent de morfler en tt ,à 12€ la paire ,ça mange pas de pain (le prix d'une couronne plastique)...
et puis il y a moyen de les proteger au pire

mika17
Pro
Pro

Masculin Age : 38
Localisation : surgeres
Pseudo ebay : Pseudo ebay
Modèle de Rc : baja 5t
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par mika17 le Lun 21 Sep 2015 - 10:00

momo-fr a écrit:le principe de la chasse a zero , il y a un minimum en piste que tu dois mettre , mais la si tu es a 0° ça va pas le faire du tout .
que ce soit en piste ou TT tu as toujours de la chasse plus ou moins , tu dois en avoir . surtout pour la rentré dans tes virages car tu vas pas tourner a pleine vitesse sur une grande courbe.

tu as raison momo il faut un minimum de chasse
sur les photos tu peux voir que j'ai environ +5°

j'ai annoncé (presque à 0° ) pour donner un ordre de grandeur de la modif (importante)

mika17
Pro
Pro

Masculin Age : 38
Localisation : surgeres
Pseudo ebay : Pseudo ebay
Modèle de Rc : baja 5t
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par mika17 le Lun 21 Sep 2015 - 10:07

lol! perdu pytou c'est pas le pare choc avant
c'est vrai que c'est pas evident à voir,

un indice ( il y en a 3 de monter sur 4)

si quelqu'un le voit ,je tient à preciser encore que je n'ais rien  tester
d'ailleurs pour le coup c'est plutot un parie fou...

mika17
Pro
Pro

Masculin Age : 38
Localisation : surgeres
Pseudo ebay : Pseudo ebay
Modèle de Rc : baja 5t
Date d'inscription : 28/12/2011

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par Pytou le Lun 21 Sep 2015 - 10:26

affraid ça c'est de la modif de malade Exclamation Exclamation Exclamation
Très bien imaginé et remarquablement mis en pratique...
J'admire ton taf Mika (et je pèse mes mots)
avatar
Pytou
Basheur de l'extrême
Basheur de l'extrême

Masculin Age : 101
Localisation : Queven (Morbihan)
Modèle de Rc : - HPI Baja Sandrail "Sidewinder" X5 full options, moteur zenoah 29cc prepa hobby center, embrayage 4 pts Lauter, Victory RC Bigbore Cool

- HPI Baja court "The Short Basher", moteur zenoah G320RC, Victory RC Propipe

- HPI Baja "The Darkvenger", moteur SCZ-E290, pot Vador500 affraid

Date d'inscription : 22/04/2007

Revenir en haut Aller en bas

Re: un 3 eme baja pour mika "le 5sc-rs"

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 9 Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
